Zusammenbau und Inbetriebnahme

Achtung, wenn Sie den Laser in Betrieb nehmen, beachten Sie bitte die üblichen Vorsichtsmaßregeln.


Schauen Sie nicht direkt in den Laserstrahl und richten
Sie das Lasermodul nicht direkt auf die Augen!
Weiterhin darf das Lasermodul Kindern nicht zugänglich sein.
Nehmen Sie das Lasermodul nicht auseinander
oder versuchen Sie nicht, es zu reparieren!

Insoweit der Vermessungsschlitten noch nicht aufgebaut ist, stecken Sie bitte das Lasermodul in die dafür vorgesehenen Öffnung und befestigen die 3 Schrauben an den mit den Pfeilen gekennzeichneten Stellen.
Verbinden Sie den Steckkontakte von Lasermodul und Elektronikeinheit.
Schließen Sie das Netzteil an. Wenn Sie jetzt den Einschalter betätigen (Drehknopf), müsste der Laser leuchten. Falls nicht, drehen Sie an dem Potentiometer, der die Helligkeit des Lasers regelt.

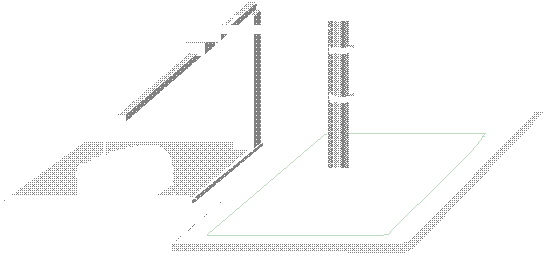

Stecken Sie den Digitalisierstift in die dafür vorgesehene Halterung und positionieren Sie den Schlitten so, daß der Stift über dem gesamten Verfahrbereich eines Gipsmodelles immer auf der aktiven Fläche des Digitizers bleibt.
Unter Umständen muss der Digitalisierer an geeigneter Stelle unterlegt werden, falls die aktive Fläche normalerweise eine Schräglage hat.
Der Vermessungschlitten ist so aufgebaut, daß er je nach Belieben auf, rechts, links vom oder mit der Grundplatte unter dem Digitalisierer aufgestellt werden kann.  Eventuell müssen Sie dazu die Schrauben an Grundplatte und Meßschlittenkreuz erneut lösen, um  den Schlitten geeignet umzubauen.

Bitte beachten Sie: Lösen Sie keinesfalls andere als die oben mit einem Pfeil gekennzeichneten Schrauben!
Sie laufen Gefahr, dass die Kugeln der Lager herausfallen, wenn Sie die Schlitten von der Führungsachse entfernen.

Modelle vermessen
Schließen Sie den Digitalisierstift an den Digitalisierer an oder stellen Sie den Umschalter entsprechend ein.
Schalten Sie die Hardware (Rechner, Drucker, Digitizer...) ein und starten Sie das Modellvermessungsprogramm.
Zum Digitalisieren legen Sie das Modell in den Strahlengang des Lasers. Stellen Sie das OK-Gipsmodell (später dann das UK-Modell enstprechend) entgegen der aufgedruckten Abbildung immer mit der Tuberfläche zu Ihnen weisend auf . Legen Sie die Hand jetzt leicht auf den  XY-Schlitten und verschieben die Einheit bis der Laserstrahl auf die entsprechenden Punkte trifft, die Sie dann z. B. durch Tastendruck auf die Leertaste der Tastatur digitalisieren können. Als Zubehör können auch ein Hand- bzw. Fußtaster an den Gameport oder an eine freie serielle Schnittstelle angeschlossen werden, um eine Digitalisierung auszulösen.
Achten Sie darauf, daß Sie innerhalb einer Vermessung des OK oder des UK nicht das Modell oder den Digitalisierer verschieben, da Sie sonst die gesamte OK bzw. UK- Vermessung wiederholen müssten.
Zur Vermessung der sagittalen Frontzahnstufe, stellen Sie die Modelle in Okklusion auf die Tuberflächen, digitalisieren die Frontzahnkante, entfernen vorsichtig das OK-Modell und digitalisieren dann die untere Kante.

Besonderen Augenmerk sollten Sie auf die Tuberpunkte richten. Mit diesen Punkten wird eine Korrelation zwischen OK und UK hergestellt. Falls Ihre Modelle nicht  mit abgeschrägten Tuberkanten ausgestattet  oder korrespondierende Punkte schlecht auszumachen sind,  können Sie vorher z. B. durch einen Bleistiftstrich über OK- und UK-Modell z.B. mithilfe eines L-Profiles ca. 1cm  vom rechten und linken Rand entfernt die entsprechenden Punkte selbst kennzeichnen.
Ev. kann es auch günstig sein, vor einer Vermessung gewisse Punkte (z. B. Okklusionspunkte) mit Bleistift zu markieren.
